Вы когда-нибудь смотрели на сложный технический чертеж или детализированную 3D-модель детали двигателя и думали: «Создать это сможет только художник»? Это распространенное заблуждение. Многие начинающие инженеры откладывают изучение 3D моделирования - процесса создания цифровых трехмерных объектов с помощью специализированного программного обеспечения, потому что считают себя неспособными к рисованию. Спешу вас успокоить: в мире современного производства умение держать карандаш или кисть практически ни при чем.

Давайте разберемся, почему творческий талант художника заменяется логикой инженера и какие навыки действительно нужны, чтобы стать профи в этой сфере.

Разница между искусством и инженерией

Чтобы понять, зачем вообще упоминать рисование, нужно четко разделить два понятия: искусство и конструирование. Художник стремится передать эмоцию, светотень, перспективу и красоту формы. Его задача - вызвать чувство. Инженер же решает другую задачу. Его цель - функциональность, точность и сборка.

В машиностроении - отрасли промышленности, занимающейся производством машин, оборудования и инструментов каждая линия имеет значение. Если вы нарисуете деталь с отклонением в полмиллиметра из-за «творческого порыва», механизм просто не соберется или сломается через неделю работы. Здесь нет места интерпретации. Есть только строгие размеры, допуски и материалы.

Представьте себе конструктор LEGO. Чтобы собрать замок, вам не нужно уметь рисовать этот замок на бумаге. Вам нужно понимать, как соединяются кирпичики, какая форма у основания и куда крепится башня. 3D-моделирование работает по тому же принципу, только вместо пластиковых кубиков используются математические поверхности и твердые тела.

Математика вместо мазков кисти

Если убрать рисование, то чем тогда занимается инженер? Ответ прост: он работает с параметрами. Современные CAD-системы - компьютерные программы для автоматизированного проектирования (Computer-Aided Design), такие как SolidWorks, AutoCAD или КОМПАС-3D, основаны на строгой геометрии.

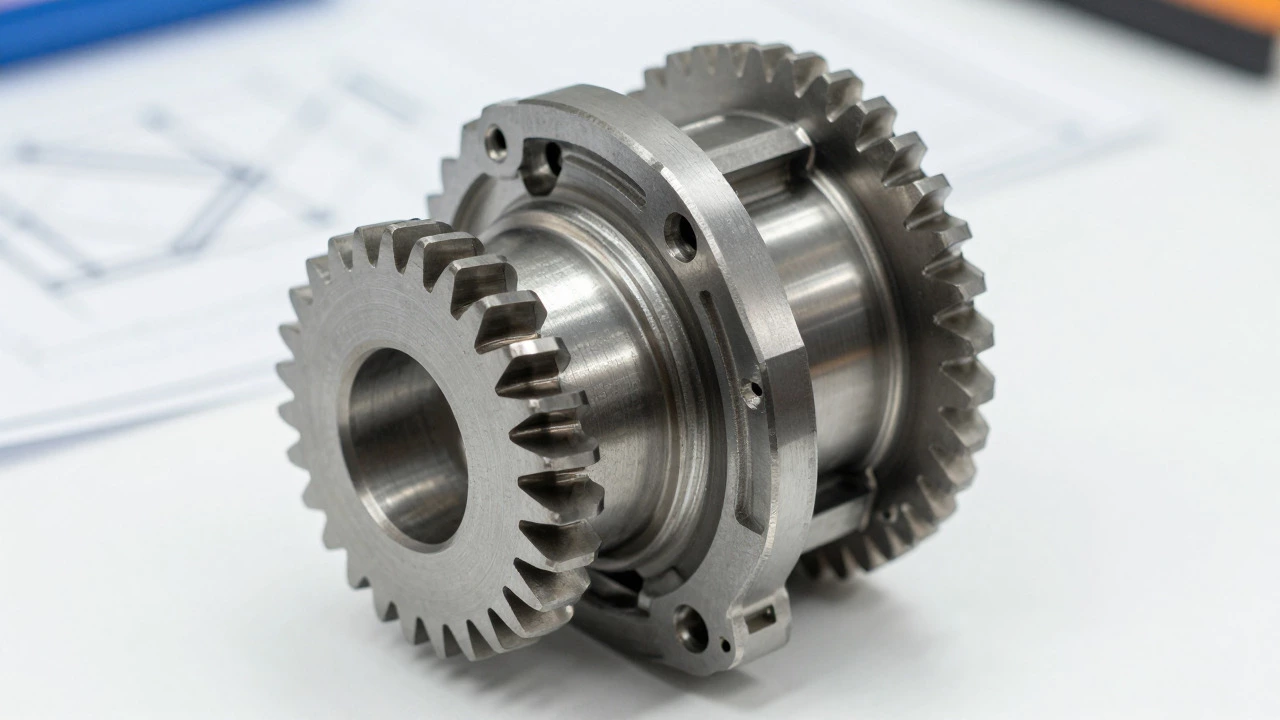

Когда вы создаете модель вращающейся шестерни, вы не «рисуете» зубья. Вы задаете форму одного зуба, а затем используете команду массива, указывая программе: «Повтори эту форму 20 раз под углом 18 градусов». Программа делает всю грязную работу за вас. Ваша роль - контролер логики.

• Эскизы: Это плоские контуры, которые задают основу детали. Они должны быть полностью ограничены размерами (синими или черными линиями в зависимости от софта). Никаких свободных кривых Безье, если только они не являются частью сложной аэродинамической обтекаемой формы, которая рассчитывается алгоритмами.
• Операции: Вытяжка, вращение, выдавливание, скругление углов. Все эти действия описываются числами: «выдавить на 50 мм», «скруглить радиусом 2 мм».
• Сборки: Детали соединяются не «на глаз», а с помощью сопряжений. Например, «осевое совпадение осей вращения» или «расстояние между плоскостями равно 10 мм».

Здесь важна пространственная мышление, а не рука художника. Вы должны представлять, как объект будет выглядеть со всех сторон, но делать это через призму координат X, Y и Z.

Роль технического черчения

Хотя рисовать красиво не обязательно, читать и создавать технические схемы - необходимо. Это и есть тот самый навык, который часто путают с рисованием. Техническое черчение - это язык инженеров. Как музыкальная нотация позволяет музыканту сыграть произведение без слов, так и чертеж позволяет рабочему на заводе изготовить деталь без лишних вопросов.

Вам нужно знать стандарты ЕСКД - Единая система конструкторской документации, комплекс стандартов, регулирующих оформление проектной документации в России и странах СНГ. Это правила того, как правильно показать резьбу, как обозначить шероховатость поверхности и где ставить габаритные размеры.

Без знания этих правил ваша идеальная 3D-модель превратится в бесполезный файл. Заводской станок с ЧПУ (числовым программным управлением) не понимает красоты. Он понимает G-код, который генерируется на основе точных данных из модели. Если данные введены неверно, станок испортит заготовку.

Какие навыки реально нужны?

Если вы решили освоить 3D-моделирование для работы в промышленности, вот список того, чему стоит научиться, вместо того чтобы брать уроки рисования:

1. Пространственное воображение. Умение мысленно развернуть объект, посмотреть на него снизу, сверху и в разрезе. Это тренируется практикой, а не талантом.
2. Знание материалов. Понимание свойств стали, алюминия, пластика. Почему одна деталь делают литой, а другую - кованой? Это влияет на конструкцию.
3. Основы механики. Что такое усилие, момент, напряжение? Модель должна не просто красиво выглядеть, но и выдерживать нагрузки.
4. Уверенное владение ПК. Работа с горячими клавишами, навигация в интерфейсе, работа с большими файлами.
5. Внимательность к деталям. Способность замечать мелочи: забытый зазор, неправильный тип крепежа, отсутствие отверстия для слива масла.

Обратите внимание: ни один пункт не требует умения рисовать портреты или пейзажи. Даже эскизирование от руки (скетчинг), которое иногда используют на ранних этапах разработки, служит лишь для быстрой фиксации идеи. Такие наброски часто выглядят как каракули, понятные только автору, и это нормально.

Исключения из правила

Существуют ли случаи, когда рисование помогает? Да, но они узкоспециализированные. Например, в промышленном дизайне, где создается внешний вид потребительских товаров (телефоны, бытовая техника), важно чувствовать пропорции и эстетику. Однако даже там современные инструменты позволяют создавать красивые формы без ручного рисования, используя параметрическое моделирование.

В тяжелом машиностроении, автомобилестроении и авиастроении эстетика вторична. Главное - аэродинамика, прочность и технологичность. Форма крыла самолета определяется законами физики, а не вкусом художника.

Как начать обучение?

Не ждите, пока научитесь рисовать. Начните прямо сейчас. Выберите одну CAD-систему и начните с простых задач.

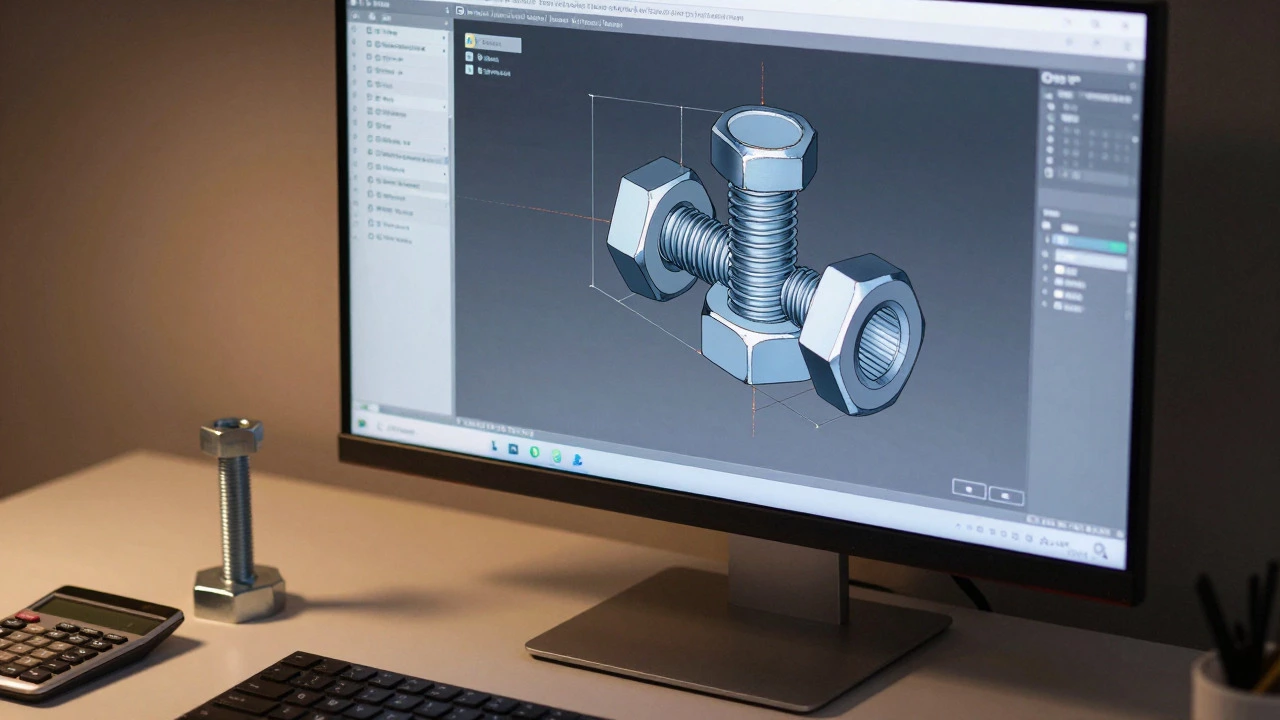

Попробуйте смоделировать болт. Затем гайку. Потом простой рычаг. Постепенно усложняйте задачи. Добавьте сборку механизма. Когда вы поймете логику построения моделей, страх перед «неумением рисовать» исчезнет сам собой. Вы увидите, что за каждым красивым изгибом лежит уравнение, а за каждой деталью - четкая функция.

Помните: инженер - это решатель проблем. Ваша суперсила - не в красоте линий, а в способности превратить абстрактную задачу в конкретный, рабочий продукт. И для этого достаточно компьютера, мозга и желания учиться.
