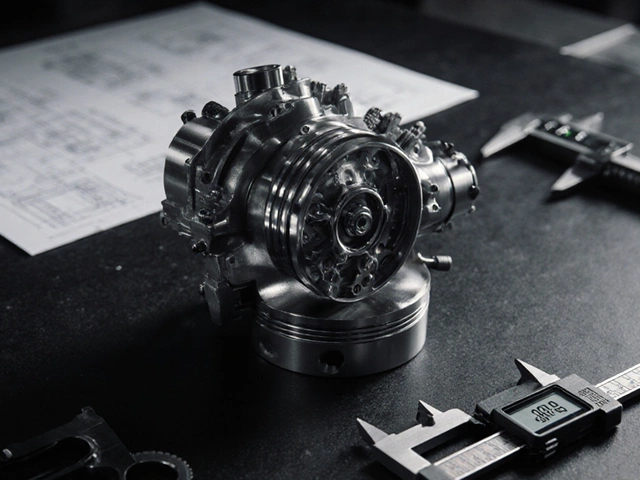

Вы когда-нибудь видели 3D-модель двигателя, который выглядит как реальная деталь - с бороздками на поршнях, шероховатостями на поверхности шестерён и даже отражениями на полированном металле? Многие думают: это же графический дизайн. Но это не так. 3D-моделирование в машиностроении - это не про красоту, а про точность. Оно не создаёт впечатление, оно создаёт реальность.

Чем 3D-моделирование отличается от графического дизайна

Графический дизайн - это про восприятие. Он работает с цветом, шрифтом, композицией, чтобы вызвать эмоцию. Когда дизайнер делает логотип или обложку альбома, он не обязан соблюдать физические законы. Главное - чтобы это понравилось глазу.

3D-моделирование в машиностроении - это про законы физики. Каждая линия, каждый радиус, каждая толщина стенки - это не стилистика, а расчёт. Модель должна выдерживать нагрузки, не деформироваться при температуре +200°C, совпадать с другими деталями с точностью до 0,01 мм. Здесь нет места «выглядит красиво». Есть только «работает» или «не работает».

Представьте: вы делаете 3D-модель тормозного диска. В графическом дизайне вы можете сделать его с золотыми спицами и неоновой подсветкой - и это будет «стильно». В машиностроении вы обязаны рассчитать толщину, распределение массы, коэффициент теплового расширения, и проверить, не начнётся ли трещина при 120 циклах торможения. Если вы ошиблись - это не «не красиво». Это авария.

Где пересекаются 3D-моделирование и графический дизайн

Тем не менее, есть точки соприкосновения. Когда инженер передаёт модель заказчику, он часто использует рендеринг - создание фотореалистичного изображения модели. Здесь уже вступает в игру графический дизайн: выбор освещения, фона, цвета материалов, уровня бликов. Это не часть инженерного расчёта, но важная часть коммуникации.

Например, компания, которая производит промышленные насосы, может использовать рендеры для презентации клиентам. В этом случае дизайнер (не инженер!) подбирает цвет корпуса, добавляет эффект влаги на поверхности, чтобы подчеркнуть герметичность, и делает акцент на штуцерах. Это - графический дизайн. Но сама модель, на которой это делается, - это 3D-моделирование. Они работают вместе, но не одно и то же.

Инструменты: CAD против графических редакторов

Инженеры используют CAD-системы: SolidWorks, CATIA, Fusion 360, Creo. Эти программы - не просто 3D-редакторы. Они хранят историю создания детали, отслеживают зависимости между параметрами, автоматически пересчитывают массу, центр тяжести, момент инерции. Если вы меняете диаметр отверстия - все связанные элементы (болты, уплотнения, каналы) обновляются автоматически.

Графические программы вроде Blender, 3ds Max или Cinema 4D - это другие инструменты. Они не знают, что такое «толщина стенки» или «напряжение в материале». Они знают, как сделать, чтобы поверхность выглядела как чугун, а не как пластик. Они позволяют добавлять миллионы полигонов для детализации - даже если это не нужно для работы детали. В машиностроении это не просто лишнее - это опасно. Чем больше полигонов, тем медленнее расчёт, тем больше ошибок в симуляции.

Вот почему инженер не использует Blender для проектирования шестерёнки. Он не может ввести твёрдость материала, не может запустить анализ конечных элементов (FEA), и не может экспортировать модель в формат STEP, который понимает станок с ЧПУ. А вот дизайнер может сделать в Blender идеальный визуальный образ - но не рабочую деталь.

Пример из практики: деталь, которая сломалась

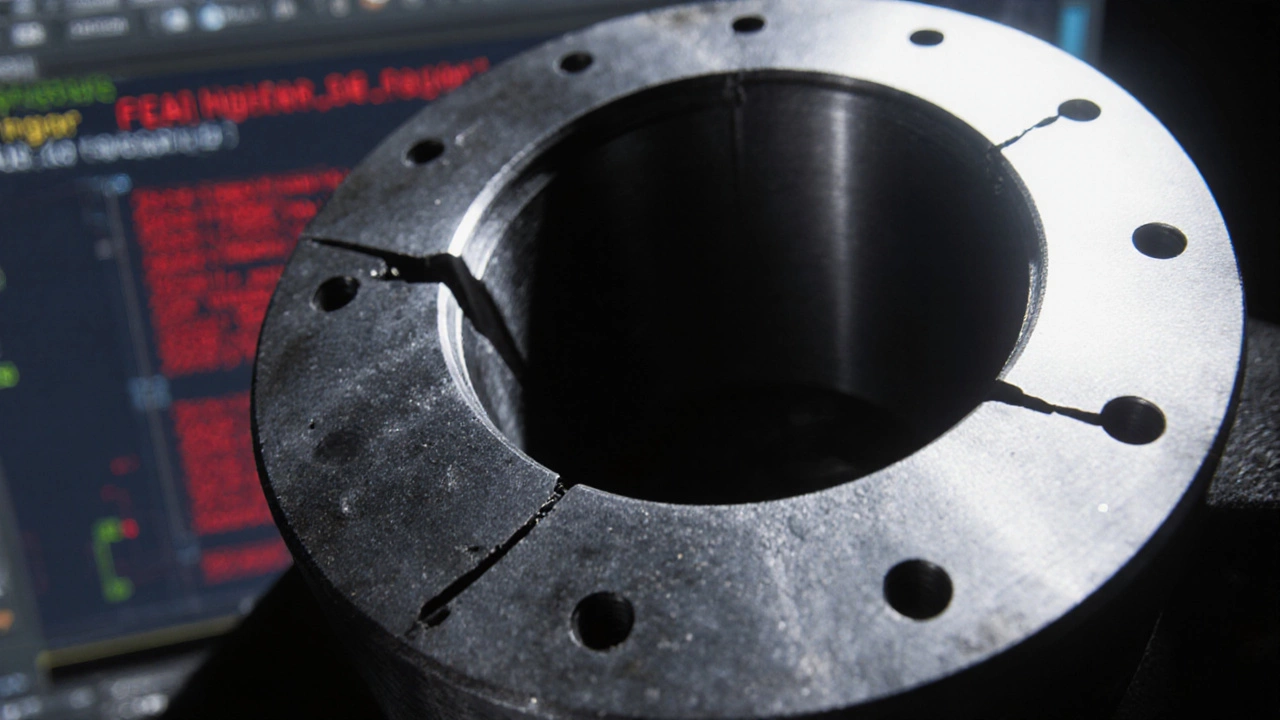

В 2024 году на одном из заводов в Тверской области произошёл сбой: деталь корпуса гидравлического пресса треснула через три недели после запуска. Инженеры сначала подумали - брак материала. Но когда открыли 3D-модель, выяснилось: в ней была ошибка. Участок, где должен был быть радиус 3 мм, был сделан с радиусом 0,5 мм. Почему? Потому что модель создавалась вручную, без проверки на геометрическую целостность. Инженер-моделист «сгладил» угол, чтобы визуально выглядело «красивее» - и забыл про нагрузки.

Это не ошибка графического дизайна. Это ошибка инженера, который начал мыслить как дизайнер. Он поддался соблазну - «выглядит лучше». В результате - простои, ремонт, потеря клиентов. В машиностроении красота - это побочный эффект правильного расчёта, а не цель.

Почему это важно понимать

Многие студенты и молодые специалисты, пришедшие из сферы визуальных искусств, думают: «Я умею делать красивые 3D-модели - значит, я могу работать в машиностроении». Это опасное заблуждение. Вы можете сделать идеальный визуал, но не сможете спроектировать деталь, которая проработает 10 лет в условиях вибрации, перепадов температур и агрессивной среды.

С другой стороны, инженеры, которые не понимают основ визуализации, часто не могут донести идею до клиентов, менеджеров или производственников. Они дают чертёж - и получают вопрос: «А как это будет выглядеть?»

Правильный подход - разделение ролей. Инженер создаёт точную, функциональную модель. Дизайнер (или визуализатор) превращает её в понятный, привлекательный образ. Это не конкуренция - это сотрудничество. Но если вы смешиваете эти роли - вы рискуете создать красивую, но неработающую деталь.

Что должен уметь инженер-моделист

Если вы работаете с 3D-моделированием в машиностроении, вам нужно уметь:

• Создавать модели с точностью до 0,001 мм
• Использовать параметрическое моделирование (изменение одного параметра - автоматическое обновление всей сборки)
• Проводить симуляции: напряжения, температура, вибрация, поток жидкости
• Экспортировать модели в форматы STEP, IGES, STL для ЧПУ и 3D-печати
• Понимать стандарты ГОСТ и ISO для деталей
• Работать с библиотеками стандартных компонентов: болты, подшипники, уплотнения

Графический дизайн - это не ваша задача. Ваша задача - чтобы деталь работала. И если она работает - она и будет выглядеть правильно. Потому что в машиностроении красота - это следствие точности, а не её причина.

Заключение: не путайте инструмент с целью

3D-моделирование - это не графический дизайн. Это инженерный процесс. Он использует 3D-пространство, как графический дизайн, но с совершенно другими целями. Вы не рисуете - вы проектируете. Вы не украшаете - вы рассчитываете. Вы не создаёте впечатление - вы создаёте функцию.

Если вы думаете, что 3D-моделирование - это просто «3D-графика», вы не готовы к работе в машиностроении. Но если вы понимаете: это язык, на котором говорят машины, станки и законы физики - тогда вы на правильном пути.
