Для начала разберемся с базой. В современном производстве мы используем разные подходы, потому что нам нужны разные вещи: кому-то важна визуальная красота для презентации заказчику, а кому-то - точность до микрона для изготовления из титана.

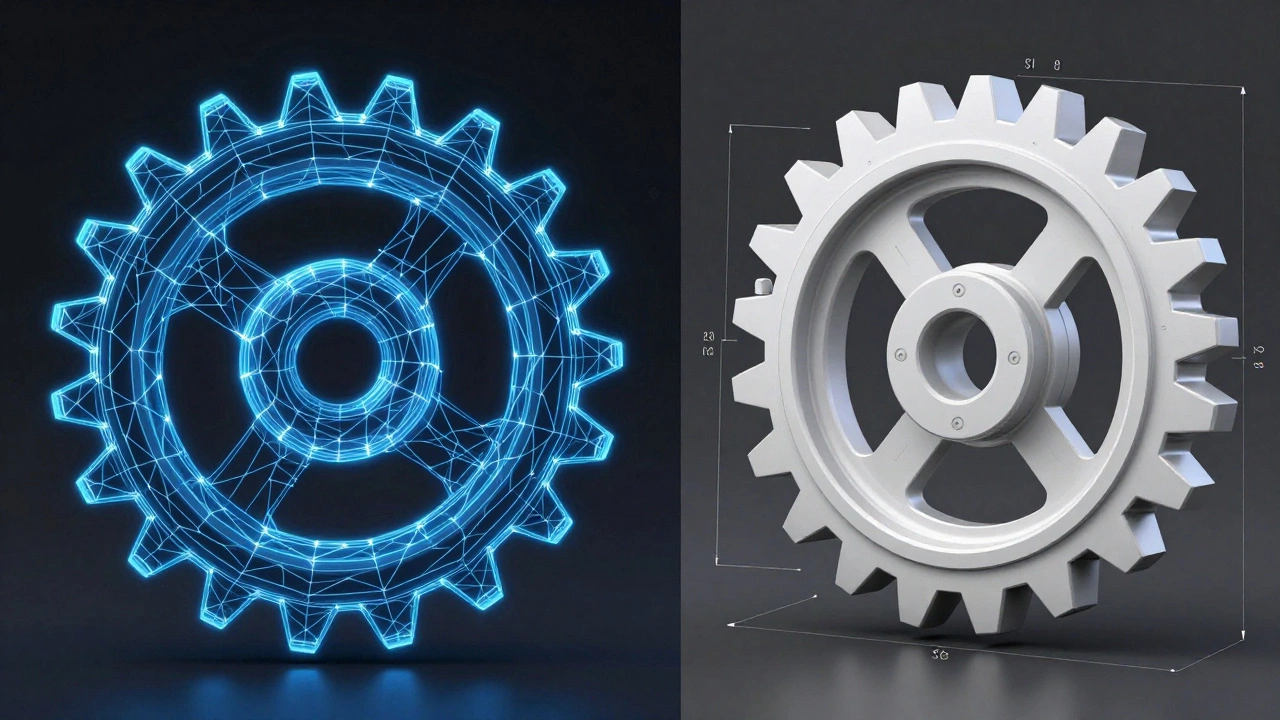

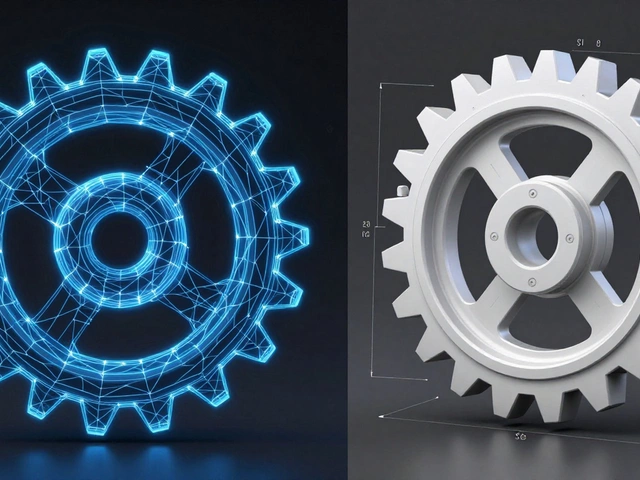

Краткий гид по видам 3D
- Полигональное - создание формы из мелких граней (сетки). Идеально для визуализации.
- Твердотельное - работа с объектами как с физическими телами, имеющими объем и массу. Стандарт для инженеров.
- Поверхностное - создание сложных «оболочек» без толщины. Нужно для кузовов авто и авиации.
- Параметрическое - моделирование через зависимости и размеры, которые можно менять на любом этапе.
Полигональное моделирование: когда точность уступает эстетике
Когда мы говорим о полигонах, мы имеем в виду Полигональное моделирование is процесс создания трехмерных объектов путем объединения вершин, ребер и граней в единую сетку (mesh). Это тот самый метод, который вы видите в компьютерных играх или кино. В машиностроении он редко используется для разработки чертежей, но незаменим при создании концепт-артов или рендеров для маркетинга.
Главный минус здесь - отсутствие истинной математической точности. Если вы создадите круг из полигонов, он будет представлять собой многоугольник с очень большим количеством сторон. Если отправить такой файл на производство без переработки, поверхность детали получится «граненой», а не гладкой. Однако, если вам нужно быстро набросать общую форму корпуса прибора, чтобы понять, как он будет смотреться на столе, полигоны - ваш лучший выбор.
Твердотельное моделирование: фундамент инженерии
Для настоящего конструктора основным инструментом является Твердотельное моделирование (Solid Modeling). В отличие от полигонов, здесь объект воспринимается системой как монолитное тело. Программа знает, что внутри детали есть материал, а значит, она может мгновенно рассчитать массу, центр тяжести и момент инерции.
Здесь работают булевы операции: объединение, вычитание и пересечение. Хотите сделать отверстие под болт? Вы просто «вычитаете» цилиндр из основного блока. Это дает абсолютную точность. Именно такие модели импортируются в CAM-системы для генерации управляющих программ для станков. Если деталь должна работать в механизме, она должна быть «твердотельной».
Поверхностное моделирование: искусство сложных изгибов
Бывают случаи, когда твердотельного подхода недостаточно. Например, когда нужно спроектировать крыло самолета или обтекатель ракеты, где важна аэродинамика. Здесь на сцену выходит Поверхностное моделирование (Surface Modeling).
В этом методе создаются «листки» или оболочки с нулевой толщиной. Это позволяет строить невероятно сложные кривые, которые называются NURBS-кривыми (Non-Uniform Rational B-Splines). В отличие от полигонов, NURBS описывают форму математически точно. Чтобы превратить такую «поверхность» в реальную деталь, инженер применяет операцию «загущения», придавая оболочке определенную толщину стенки.
| Критерий | Полигональное | Твердотельное | Поверхностное |
|---|---|---|---|
| Точность | Низкая (приближенная) | Абсолютная | Высокая (математическая) |
| Основная цель | Визуализация | Производство / Сборка | Дизайн / Аэродинамика |
| Расчет массы | Невозможен без доработки | Автоматический | Только после задания толщины |
| Пример ПО | Blender, 3ds Max | SolidWorks, Kompas-3D | Rhino, CATIA |
Параметрика: почему нельзя просто «рисовать»
Если вы когда-нибудь открывали современные
CAD-системы (Computer-Aided Design), то заметили, что там есть «дерево построения». Это и есть параметрическое моделирование. В чем его фишка? Вы не просто рисуете линию длиной 100 мм, а создаете параметр L1 = 100.
Представьте ситуацию: вы спроектировали весь редуктор, собрали его из 50 деталей, и вдруг выяснилось, что ведущий вал должен быть на 5 мм толще. В обычном моделировании вам пришлось бы перерисовывать все сопряженные детали вручную. В параметрике вы просто меняете число 100 на 105 в одном окне, и вся модель - вместе с отверстиями в корпусе и размерами шестерен - перестраивается автоматически. Это основа современного цифрового производства.
Как выбрать подходящий метод?
Чтобы не ошибиться с выбором, задайте себе вопрос: «Что я буду делать с этой моделью дальше?». Если ваша цель - отправить файл на 3D-принтер для быстрого прототипа (макета), вам может хватить полигональной сетки в формате STL. Но если деталь пойдет на фрезеровку из стали, вам нужен STEP или IGES файл, полученный в твердотельном или поверхностном режиме.
Часто в одном проекте сочетают несколько видов. Например, в автомобилестроении: кузов проектируется с помощью поверхностного моделирования для идеальной эстетики и обтекаемости, а внутренние кронштейны и двигатель - с помощью твердотельного параметрического подхода для максимальной прочности и точности сборки.
Ошибки новичков при выборе метода
Самая частая ошибка - попытка создать инженерную деталь в Blender или 3ds Max. Да, она будет выглядеть потрясающе на картинке, но когда модель попадет в руки технолога, он обнаружит, что «круг» на самом деле состоит из 64 плоских сегментов. Это делает невозможным создание качественного чертежа или точной обработки на станке.
Другая крайность - попытка моделировать сложные органические формы (например, эргономичную ручку инструмента) только твердотельными операциями. Вы потратите часы, пытаясь соединить десятки маленьких цилиндров и сфер, в то время как в поверхностном моделировании эта форма создается одним плавным «натягиванием» поверхности на каркас из линий.
Можно ли конвертировать полигональную модель в твердотельную?
Да, но это сложный процесс, называемый «ретопологией» или «обратным проектированием». Программа пытается создать математические поверхности поверх полигонов. Часто результат требует ручной правки, так как автоматический конвертер может исказить точные размеры.
Что такое формат STL и к какому виду 3D он относится?
STL - это стандартный формат для полигонального моделирования. Он описывает только внешнюю поверхность объекта в виде треугольников. В нем нет информации о параметрах, истории построения или материале, поэтому он идеален для 3D-печати, но плох для дальнейшего редактирования в CAD.
В чем разница между CAD и DCC программами?
CAD (Computer-Aided Design) - это системы для инженеров (SolidWorks, AutoCAD), ориентированные на точность и производство. DCC (Digital Content Creation) - это инструменты для художников (Maya, Blender), ориентированные на визуальный эффект и анимацию. Разница в том, что CAD работает с математическими формулами, а DCC - с полигональными сетками.
Зачем нужно поверхностное моделирование, если есть твердотельное?
Твердотельное моделирование ограничено простыми геометрическими примитивами и операциями. Создать сложный, «плавающий» изгиб автомобиля или обтекаемого корпуса спорткара с помощью простых вычитаний и объединений почти невозможно. Поверхностное моделирование дает полный контроль над кривизной каждой точки.
Какое моделирование выбрать для начинающего конструктора?
Однозначно параметрическое твердотельное моделирование. Это база современного машиностроения. Освоив такие системы, как Kompas-3D или SolidWorks, вы сможете создавать детали, которые реально произвести на заводе, и легко вносить правки в проект.
Что делать дальше?
Если вы только начинаете свой путь, попробуйте создать одну и ту же простую деталь (например, гайку с фаской) в двух разных программах: в бесплатном Blender и в любой CAD-системе. Вы сразу заметите, что в одной вы «лепите» форму, а в другой - задаете правила ее существования. Для реального производства в машиностроении выбирайте второй путь.
Для тех, кто уже владеет базой, следующим шагом станет изучение генеративного дизайна. Это когда вы не рисуете деталь сами, а задаете компьютеру нагрузки и точки крепления, и нейросеть сама «выращивает» оптимальную форму, которая будет максимально легкой и прочной. Это будущее, которое объединяет все виды 3D, о которых мы говорили выше.
