Какие три вида трехмерного моделирования используются в машиностроении

Если вы работаете в машиностроении, вы наверняка сталкивались с трехмерным моделированием. Но знаете ли вы, что существует не один, а три основных вида, каждый из которых решает свою задачу? Многие думают, что 3D-модель - это просто красивая картинка детали. На деле это целая система, которая управляет тем, как машина будет спроектирована, проверена и изготовлена. Разберемся, какие три вида моделирования реально работают на заводе, и зачем они нужны.

CAD - проектирование деталей и сборок

CAD - это Computer-Aided Design, или компьютерное проектирование. Это то, с чего начинается любая машина. Представьте, что вы строите двигатель. Сначала вы рисуете поршень, коленвал, блок цилиндров. В CAD вы не рисуете карандашом - вы создаете точные геометрические объекты с размерами, допусками, материалами. Каждая деталь - это не картинка, а цифровой двойник, который знает, из какого металла сделан, какую нагрузку выдержит и как крепится к другим деталям.

Вот что важно: в CAD вы не работаете с одной деталью в изоляции. Вы собираете их в сборки. Например, вы ставите поршень внутрь цилиндра, добавляете кольца, шатун, шпильки - и система сразу показывает, есть ли зазоры, пересечения, не хватает ли болтов. Это не просто удобно - это спасает миллионы рублей. На заводе в Казани один ошибочный чертеж в CAD мог привести к тому, что 500 деталей пришлось бы переплавить. Вместо этого CAD позволяет увидеть ошибку еще до того, как металл попал на станок.

Самые популярные системы - SolidWorks, Siemens NX, Creo. Они не просто рисуют. Они хранят историю создания: кто, когда и почему изменил размер. Это критично, если вы работаете в команде из 20 инженеров.

CAE - проверка, как будет работать

После того как вы нарисовали детали в CAD, возникает вопрос: а выдержит ли это все нагрузку? Не треснет ли корпус при вибрации? Не перегреется ли подшипник? На это отвечает CAE - Computer-Aided Engineering, или компьютерное инженерное моделирование.

CAE - это не рисование, а расчет. Вы берете свою 3D-модель из CAD и загружаете в программу вроде ANSYS, Abaqus или SimScale. Там вы задаете условия: давление 150 бар, температура 280°C, частота вращения 3000 об/мин. Программа разбивает модель на миллионы маленьких элементов и считает, как ведет себя материал в каждом из них. В результате вы видите, где появляются напряжения, где деформация превышает допустимую, где возможна усталость металла.

В 2024 году на одном из заводов в Татарстане проверили новый корпус гидронасоса. Без CAE его бы отправили в производство, как и раньше. Но расчет показал: в зоне крепления фланца возникает концентрация напряжений на 37% выше допустимого. Инженеры укрепили эту зону, добавив ребра жесткости - и снизили риск отказа на 92%. Без CAE это было бы невозможно. Это не «надо», это - обязательный этап. Каждый серьезный узел в машиностроении теперь проходит CAE-анализ.

CAM - от модели к детали на станке

Вы нарисовали деталь, проверили ее на прочность - теперь нужно сделать ее из металла. Здесь наступает очередь CAM - Computer-Aided Manufacturing, или компьютерное управление производством. Это не про проектирование, не про расчеты. Это про то, как станок с ЧПУ знает, куда резать, на какой скорости, каким инструментом.

CAM-программы - это мост между CAD и станком. Вы берете 3D-модель из CAD, загружаете ее в CAM-систему (например, Mastercam, Fusion 360, PowerMill), и там вы выбираете: какая фреза, какая подача, сколько проходов, нужно ли охлаждение. Программа сама генерирует управляющую программу - G-код - который пойдет на станок. Вместо того чтобы вручную настраивать каждый параметр, вы получаете готовый план обработки, который можно проверить в симуляции.

Важно: CAM не просто «отправляет команду». Он учитывает особенности вашего станка - его жесткость, износ шпинделя, длину инструмента. Если вы не настроите CAM правильно, станок может сломать фрезу, испортить заготовку или даже выйти из строя. На заводе в Казани один оператор, который не использовал симуляцию CAM, повредил фрезу стоимостью 18 000 рублей за 3 минуты работы. После этого все стали проверять симуляцию перед запуском.

Тепловая карта напряжений на прозрачной модели двигателя, показывающая зоны перегрузки.

Как эти три вида работают вместе

Это не три отдельных системы. Это единый поток. Вы начинаете с CAD - рисуете деталь. Потом отправляете ее в CAE - проверяете, не сломается ли. После этого передаете в CAM - готовите программу для станка. Все три этапа связаны. Изменение одного параметра в CAD - и CAE пересчитывает нагрузки, CAM перегенерирует траекторию резания. Современные системы, как Fusion 360 или Siemens NX, объединяют все три в одном интерфейсе.

Представьте, что вы проектируете новый редуктор. В CAD вы меняете размер шестерни. В CAE система сразу показывает, как это влияет на нагрузку на подшипники. В CAM - пересчитывает время обработки и выбирает новый инструмент. Без этого цикла вы рискуете: либо деталь не выдержит нагрузку, либо ее невозможно будет изготовить, либо вы потратите вдвое больше времени и материалов.

Что будет, если пропустить один из этапов

Некоторые маленькие цеха пытаются экономить. Они рисуют в CAD, сразу отправляют на станок - и пропускают CAE. Или делают CAM без проверки симуляции. Это как садить семена без проверки почвы. Результат - дорогое поражение.

  • Пропустили CAE? Деталь треснула через неделю эксплуатации - ремонт стоит в 10 раз дороже, чем анализ.
  • Пропустили CAM? Станок вышел из строя, заготовка испорчена, производство остановлено на день.
  • Работаете только с CAD? Вы делаете красивую модель, но не знаете, можно ли ее вообще сделать.

В 2023 году Минпромторг России выдал рекомендации для машиностроительных предприятий: все новые проекты должны включать три этапа - CAD, CAE, CAM. Это не пожелание. Это требование для получения господдержки и субсидий на модернизацию.

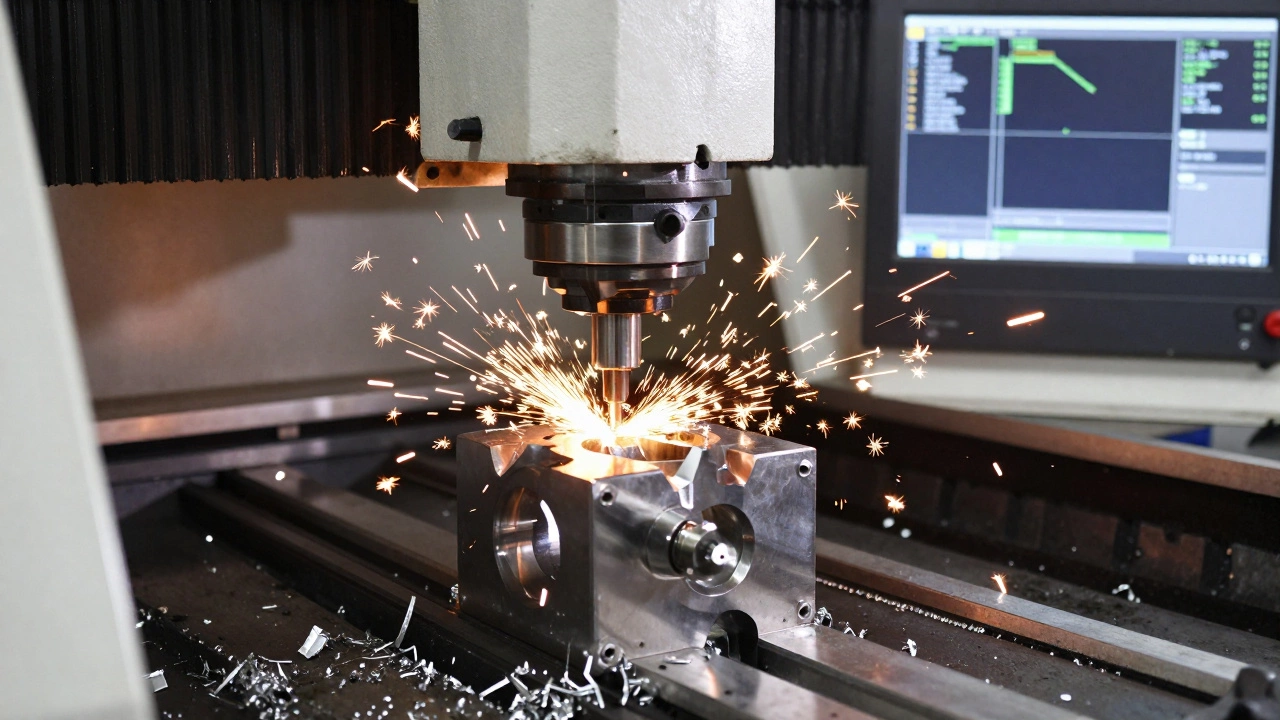

ЧПУ-станок обрабатывает металлическую деталь, искры летят от фрезы в процессе резки.

Что выбрать, если вы начинаете

Если вы только начинаете внедрять 3D-моделирование на производстве, не пытайтесь сразу брать все три системы. Начните с CAD - он самый базовый. Без него вы не сможете ничего сделать. Потом добавьте CAM - он сразу дает результат: вы начинаете изготавливать детали быстрее и точнее. CAE - это уже следующий уровень. Он требует больше времени, знаний и вычислительных ресурсов. Но когда вы начинаете делать сложные узлы - например, турбины, гидравлические насосы, редукторы для тяжелой техники - без CAE уже не обойтись.

Совет: не покупайте три отдельные программы. Ищите интегрированные решения. Например, Fusion 360 от Autodesk - это CAD + CAM + CAE в одном пакете. Он не такой мощный, как Siemens NX, но для небольшого цеха - идеален. А если у вас есть бюджет и команда - тогда NX или Creo.

Заключение

Три вида 3D-моделирования - это не модные термины. Это фундамент современного машиностроения. CAD - чтобы рисовать. CAE - чтобы не сломать. CAM - чтобы сделать. Без одного из них вы не сможете выпускать надежные, долговечные и экономичные машины. Те, кто это понял, уже вышли в лидеры. Те, кто игнорирует - тормозят. Выбор за вами.

Чем отличается CAD от CAE и CAM?

CAD - это про проектирование: вы создаете форму и размеры детали. CAE - про расчет: вы проверяете, выдержит ли деталь нагрузки, температуру, вибрацию. CAM - про производство: вы готовите команды для станка, чтобы деталь была изготовлена. Это три разных этапа одного процесса.

Можно ли обойтись только CAD?

Можно, но это как строить дом, не проверяя фундамент. Вы сможете нарисовать красивую деталь, но не узнаете, сломается ли она при работе. В малых цехах, где изготавливают простые детали, CAD иногда достаточно. Но если вы делаете что-то серьезное - насосы, редукторы, турбины - без CAE и CAM вы рискуете потерять клиентов, деньги и репутацию.

Какие программы лучше для малого бизнеса?

Для малого бизнеса лучше всего подходит Fusion 360. Он объединяет CAD, CAM и базовый CAE в одном интерфейсе, стоит недорого и легко осваивается. SolidWorks - мощнее, но дороже и требует больше ресурсов. Если бюджет ограничен, начните с Fusion 360 - и постепенно добавляйте функции по мере роста.

Почему CAE так важен для надежности?

Потому что реальные условия работы - это не те, что в чертеже. Деталь может испытывать вибрации, перепады температуры, ударные нагрузки. CAE моделирует эти условия и показывает, где возникнут трещины, деформации или усталость. Без этого вы работаете наугад. С CAE вы знаете, что ваша деталь проработает не 6 месяцев, а 10 лет.

Нужно ли обучать персонал для работы с CAM?

Обязательно. CAM - это не «нажал кнопку и всё готово». Нужно понимать, как выбрать инструмент, какую подачу задать, как избежать вибраций. Один неправильный параметр - и фреза ломается, заготовка испорчена. Обучение персонала - это инвестиция. В среднем, через 3-4 месяца после обучения производительность растет на 30-50%, а количество брака падает вдвое.
